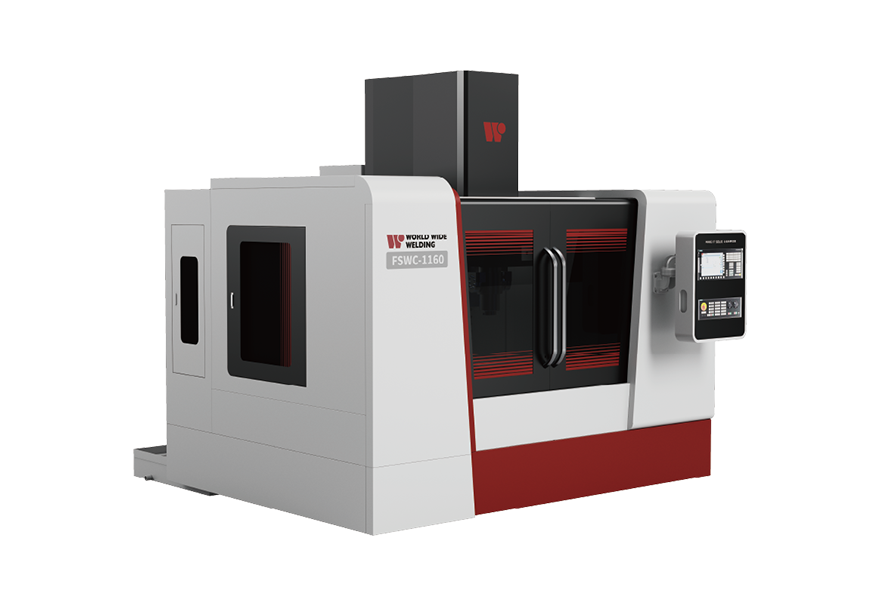

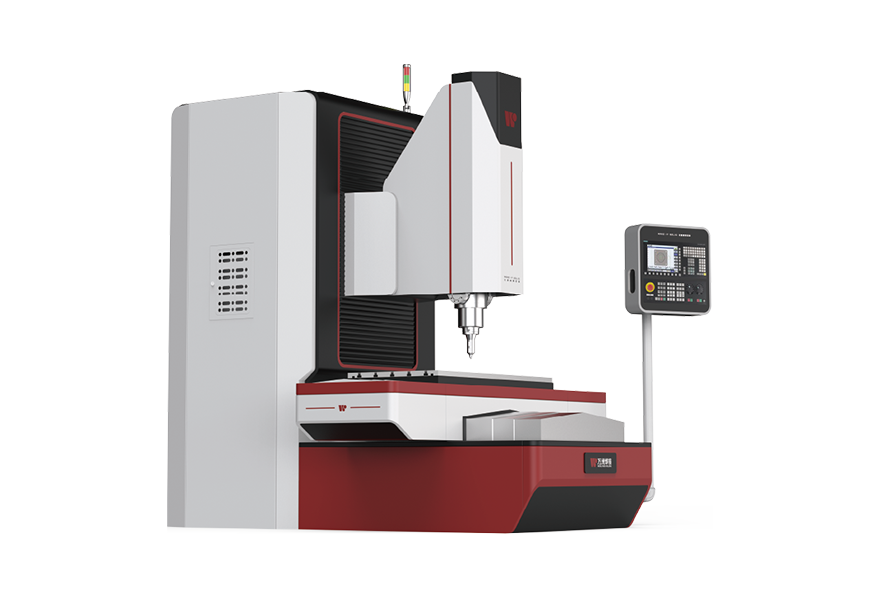

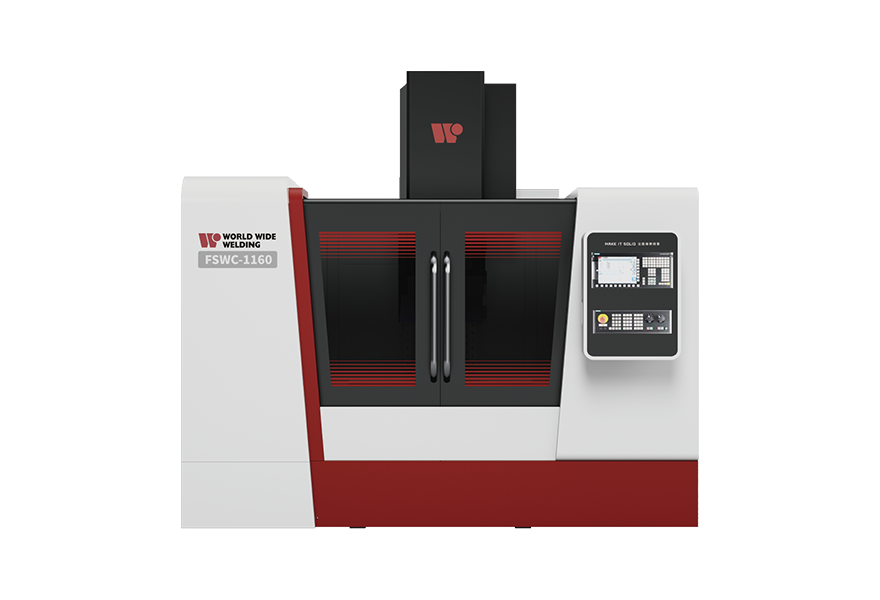

臺式攪拌摩擦焊設備
該設備具有轉速高、體積小、性價比高等優點，可實現鋁、銅等有色金屬的同種和異材料的高速焊接。
一、產品優勢
● 高效率
主軸轉速最高可達4000rpm,有效提高焊接速度至1.5m/min以上；
三軸具有更高的快移速度（X/Y軸12m/min, Z軸6m/min）。
● 高精度
設備靜態精度、動態精度均高于國標；聯軸器采用德國R+W聯軸器，保證了軸向定位精度。
● 高穩定性
設備采用高強度樹脂砂鑄件，材質穩定可靠，變形量??；
Z軸選用6310絲杠（精度級C3），能承受更大頂鍛力，焊接更加穩定。
● 操作便捷
具備恒位移和恒壓力雙模式控制模式；配備西門子系統，可實現平面二維曲線焊縫的一鍵式焊接操作。
二、產品應用
該設備適用于新能源汽車、5G 散熱器、電力電子、半導體等行業的小型零部件焊接。
新能源汽車電機殼體

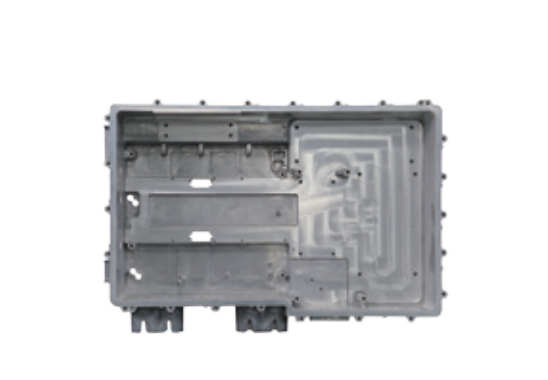

新能源汽車控制器殼體

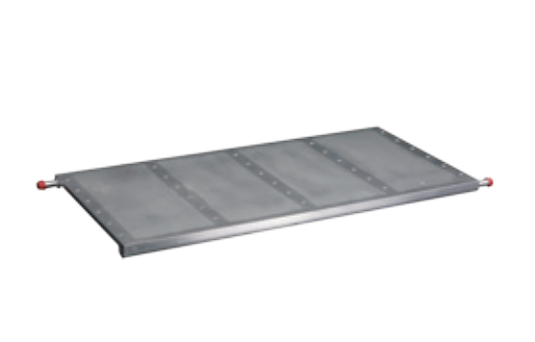

水冷板

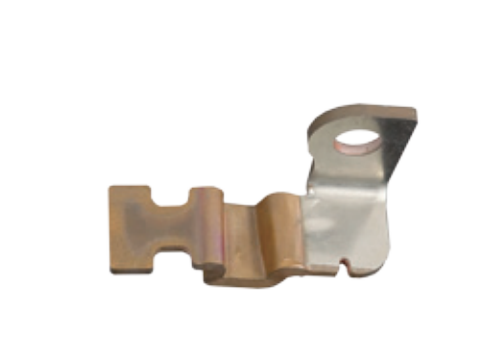

匯流排
三、基本參數
| 產品型號 | WZ-FSWC-850 | WZ-FSWC-1160 | WZ-FSWC-1270 | |
| 結構形式 | C型機 | |||
| 軸向力/t | 3 | 3 | 3 | |
| 鋁合金最大焊深/mm | 8 | 8 | 8 | |
| 控制系統 | 西門子828D | |||
| 工作臺尺寸/m㎡ | 1000*550 | 1200*600 | 1300*700 | |
設備尺寸/mm | L | 2900 | 3000 | 3500 |
| W | 2700 | 2800 | 3500 | |
| H | 2900 | 3200 | 3000 | |
焊接行程/mm | X*Y | 800*550 | 1100*600 | 1200*750 |
| Z | 450 | 500 | 500 | |
快移速度/mm/min | X | 6000 | 6000 | 10000 |
| Y | 6000 | 6000 | 10000 | |
| Z | 6000 | 6000 | 6000 | |
| 主軸最大轉速/rpm | 4000 | 4000 | 4000 | |
| Z向焊接空間/mm | 450 | 200-750 | 0-500 | |
| B軸傾角可調范圍 | -5°~5°手動調節 | |||
| C軸傾角可調范圍 | ±360°自動調節 | |||
| 各軸重復定位精度/mm | 0.02/300mm | |||
| 設備總重量/t | 7.5 | 8.5 | 9 | |
