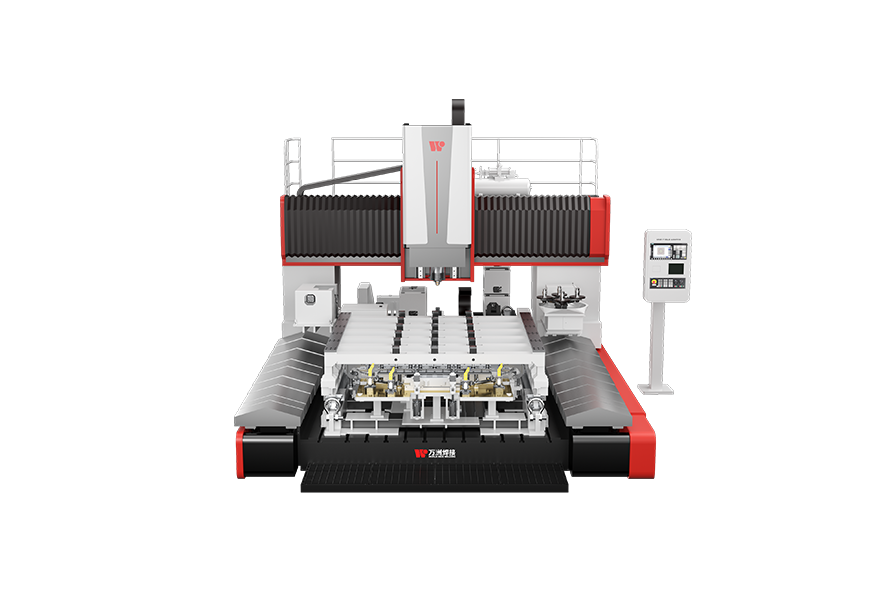

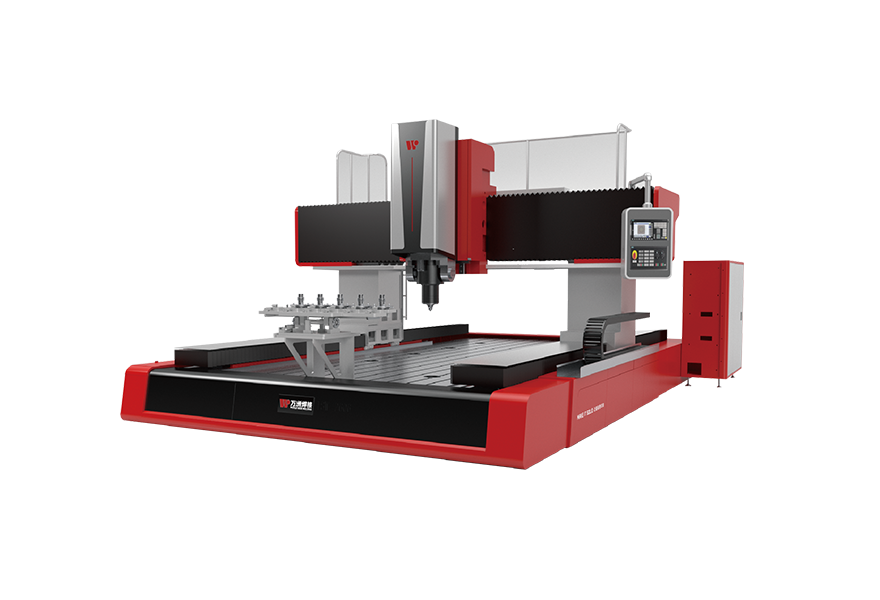

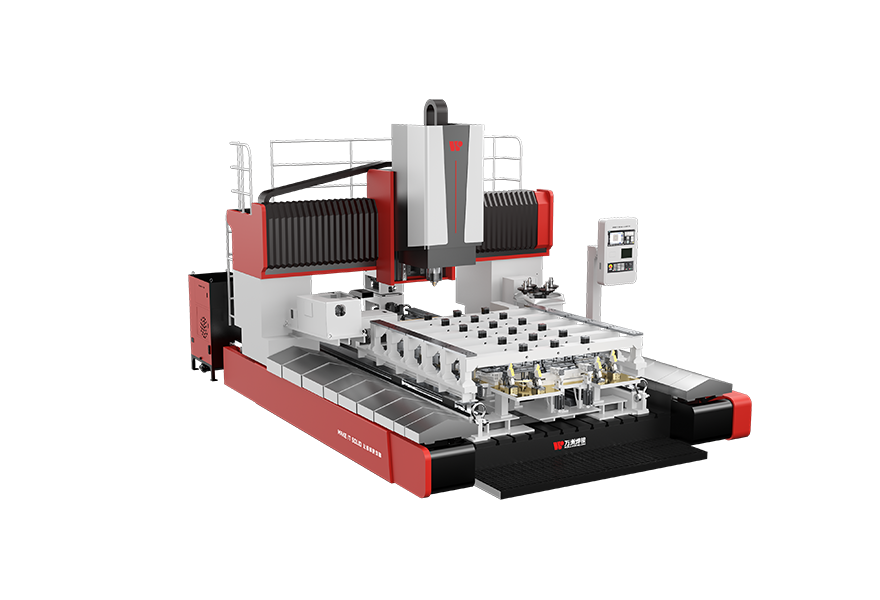

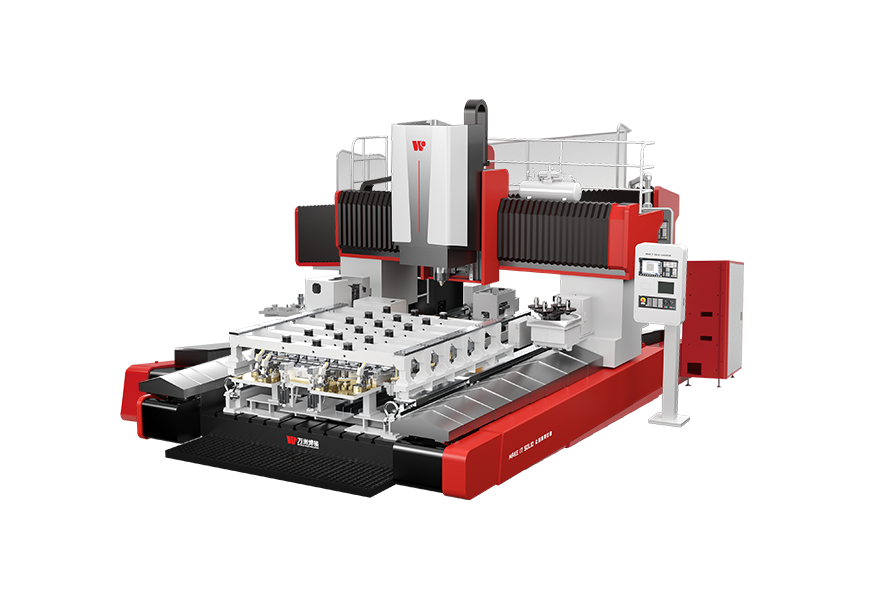

動龍門攪拌摩擦焊設備
萬宇科技基于大尺寸零部件的焊接需求,開發一款動柱龍門攪拌摩擦焊接設備。具有操作便捷、占地面積小、剛性強、方便自動裝卸的特點,可實現鋁、銅、鎂、鈦等有色金屬的焊接。同時,具有靜止軸肩、工具自動切換裝置、焊具自動清理裝置、TPDA系統等豐富的智慧選配功能,滿足自動化產線的需求。
視頻播放:
動龍門

一、產品優勢

● 高承載性
該設備采用了更優的床身結構,對關鍵部件進行了局部加強。配合靜止工作臺,可以承受更高的載荷。并且,該方案減少了X軸因為重量大帶來的慣性沖擊,提升了焊接過程的穩定性,增加了設備的使用壽命。

● 高適應性
配置高性能主軸,適用于有色金屬及其異種材料的焊接,具備焊具自動交換功能,實現焊具的不停線更換。

● 高智能性
實現參數的可視化跟蹤。

● 高便捷性
響應自動化產線需求,實現了在線靜止軸肩自動換刀、在線修磨、在線針長監測等功能。

● 非標定制
可根據產品需求進行設備和工裝的定制服務。

● 一站式交鑰匙工程服務
提供從方案策劃、設備制造、產品調試到工藝培訓等一站式交鑰匙工程服務。


二、基本參數

產品型號

WZ-FSWG-3026ML

(機械主軸)

WZ-FSWG-3026ML-ESP

(電主軸)

結構形式

動柱式龍門

軸向力/t

3

6

3

鋁合金最大焊深/mm

8

16

10

銅最大焊深/mm

4

8

4

8

控制系統

西門子828D

龍門過寬/mm

2600

2600

工作臺尺寸/m㎡

6000*2650

6000*2650

設備尺寸mm

6700

6700

2600

2600

3500

3500

焊接行程

Mm

3000*2600

3000*2600

標準500可定制

標準500可定制

快移速度

mm/min

13000

13000

13000

13000

6000

6000

主軸最大轉速/rpm

4000

3000

7000

Z向焊接空間/mm

500/700可定制

B軸傾角可調范圍

-5°~5°手動調節

C軸傾角可調范圍

n×360°自動調節

±360°自動調節

各軸重復定位精度/mm

0.03

焊接柔性

提升方案

標配 恒壓力控制系統、針長檢測裝置、電控恒溫系統。

選配: 靜止軸肩系統、工具自動切換裝置、TPDA系統、焊具管理系統、前導滾輪系統、靜止軸肩自動清理裝置。

設備總重量/t

28
